Цифровой мониторинг СМР в Setl Group на базе платформы Sarex

О компании

Setl Group — один из лидеров строительной отрасли России, основные направления деятельности холдинга — это строительство, брокеридж и разработка IT-решений. Девелопер Setl Group реализует жилые комплексы всех классов от массового до премиального сегмента. За годы работы компания построила более 14 млн кв. м жилья. В портфеле застройщика как точечная индивидуальная застройка, так и масштабные жилые кварталы, которые можно назвать «городом в городе» — с собственной дорожной, социальной и коммерческой инфраструктурой. География деятельности компании охватывает Санкт-Петербург, Калининград, Ленинградскую и Калининградскую области.

Задачи

К платформе Sarex в Setl Group начали присматриваться еще в 2019 году. К этому времени количество проектов девелопера существенно увеличилось, выезды на объекты занимали много времени и требовали больших ресурсов. Перед компанией встала задача — сделать процесс сбора точной информации о состоянии работ более оперативным и эффективным.

«Объем строительства требовал нового подхода к контролю качества и мониторингу — такого, чтобы специалисты могли работать с данными из разных концов города и при этом находиться в едином информационном поле», — рассказывает Павел Лукмазов, начальник геодезической лаборатории Setl Group.

Компании требовалось решение, которое позволило бы отслеживать изменения на площадке в реальном времени и при этом делиться актуальными данными со всеми участниками процесса, независимо от их локации.

«Нам нужен был инструмент, который позволил бы охватить сразу несколько участков с разными типами работ — от земляных до монтажных, чтобы геодезисты могли видеть все, не теряя времени на обходы, а руководители проектов получали картину происходящего в моменте», — делится эксперт.

Пилотный проект

Первые пилотные съемки проводились с воздуха — полученные данные анализировались вручную. Постепенно выстроилась методика: как лучше снимать, какие модели формировать и как использовать их в работе.

С 2022 года платформа Sarex начала применяться в полную силу — ортофотопланы, облака точек и цифровые модели местности стали загружаться на постоянной основе с последующим доступом к ним для всех специалистов, которым они требуются в работе: геодезистам, инженерам, руководителям проектов, отделу контроля качества и т. д.

При этом в качестве технологии для сбора фактических данных с площадки активно применяется не только съёмка с воздуха, но и наземная съёмка, так как она значительно проще в организационном плане: не требует получения разрешений на облёты, не зависит от погодных условий на высоте, не подвержена рискам глушения сигнала или ограничениям, связанным с бронированием воздушного пространства. Благодаря этому наземная съемка выполняется быстрее и с меньшими затратами.

«Sarex дал нам прозрачность и общий информационный контур. В одной системе работают и геодезисты, и инженеры, и экологи. Это сократило количество выездов и ускорило согласования», — рассказывает представитель Setl Group.

Как работает платформа

Доступ к платформе Sarex осуществляется через веб-браузер, что позволяет специалистам из разных подразделений работать с актуальными данными без привязки к офису или установке дополнительного ПО. В систему загружаются облака точек, ортофотопланы и 3D-модели, полученные с помощью аэрофотосъемки или наземной фотограмметрии. Эти материалы легко сопоставляются с проектными данными — например из AutoCAD — и позволяют сразу определять отклонения от проектных решений.

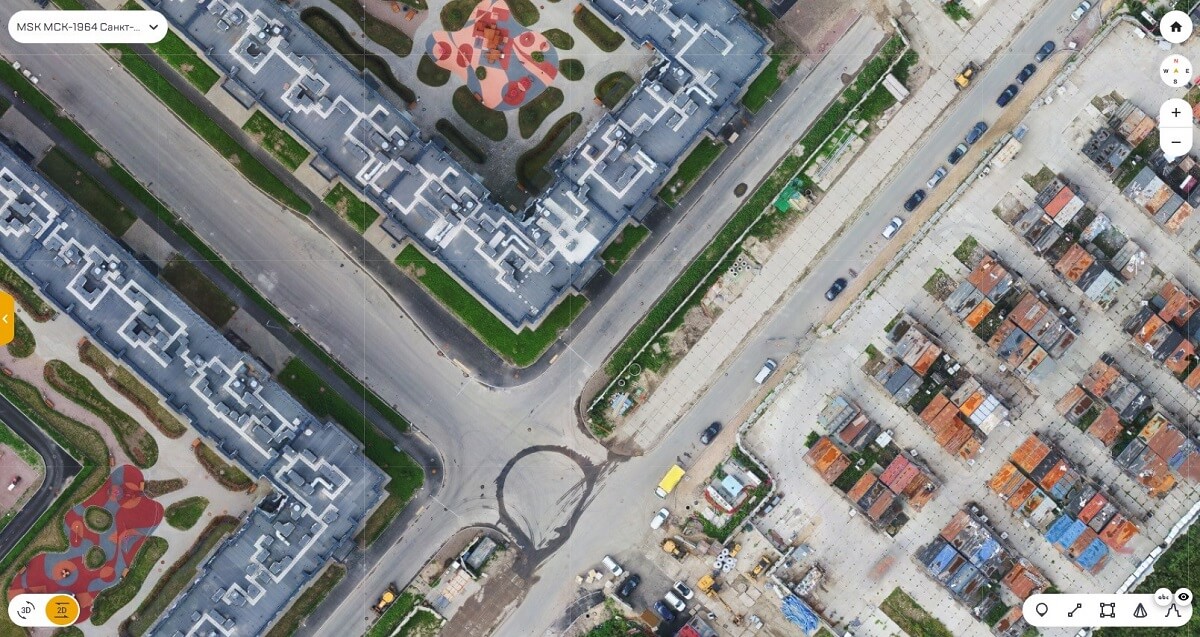

Ортофотоплан в платформе Sarex

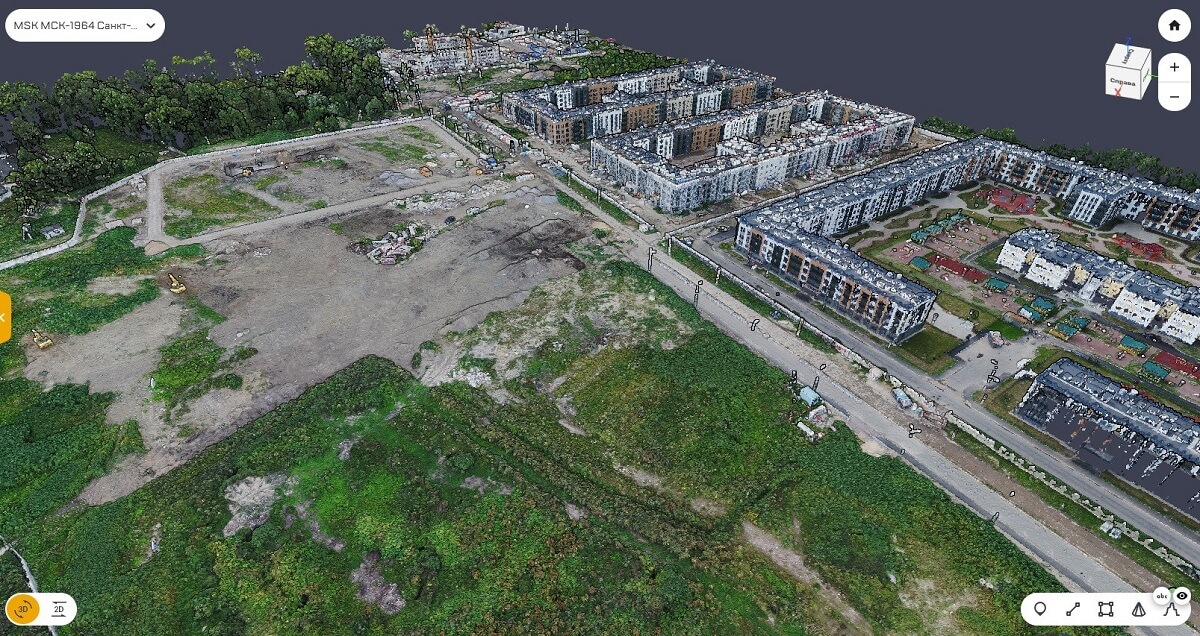

3D-модель в виде облака точек в платформе Sarex

Инструменты сравнения работают в реальном времени и охватывают ключевые параметры: размещение инженерных сетей, высотные отметки, объемы земляных работ, временные сооружения и склады. Актуальные данные о площадке доступны всем участникам проекта — без выездов и дополнительных согласований.

«Главное преимущество — не нужно специального ПО и мощного компьютера. Все открывается в браузере, можно смотреть съемки и сравнивать данные в режиме онлайн», — отмечают в Setl Group.

Совместная работа и контроль подрядчиков

Геодезисты Setl Group активно используют платформу Sarex для проверки исполнения работ, формирования материалов исполнительной документации и сопоставления проектных данных с фактическими. Если раньше на это уходили часы полевых работ — инженер выходил на участок, тратил время на переходы между локациями, делал замеры вручную, затем возвращался в офис для обработки данных, то теперь значительная часть задач выполняется в оперативном режиме прямо из офиса. Данные обновляются регулярно, а доступ к ним есть у всех участников проекта через браузер. Это позволяет быстрее принимать решения, устранять отклонения и держать под контролем изменения на площадке без лишней нагрузки на геодезистов.

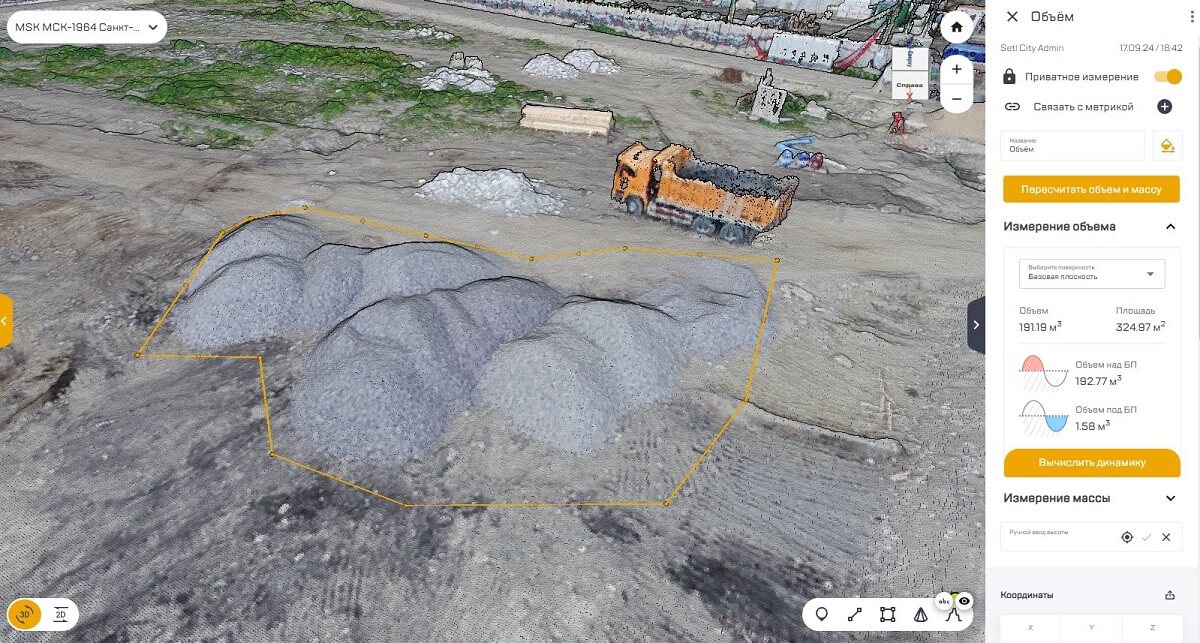

Расчет объемов земляных работ в платформе Sarex

Платформа также помогает техническому надзору следить за соблюдением проектных отметок и технологией укладки материалов — например при устройстве временных дорог: от подсыпки бетонного боя до размещения геотекстиля. Дирекция по качеству отслеживает соответствие фактического выполнения проекту. Руководители проектов проверяют в платформе положение инженерных сетей, складов стройматериалов, временных дорог и колодцев. Экологи контролируют снятие плодородного слоя и объёмы отвалов. Архитекторы и инженеры ПТО используют сервис для дистанционного авторского надзора и оценки фактической реализации проектных решений.

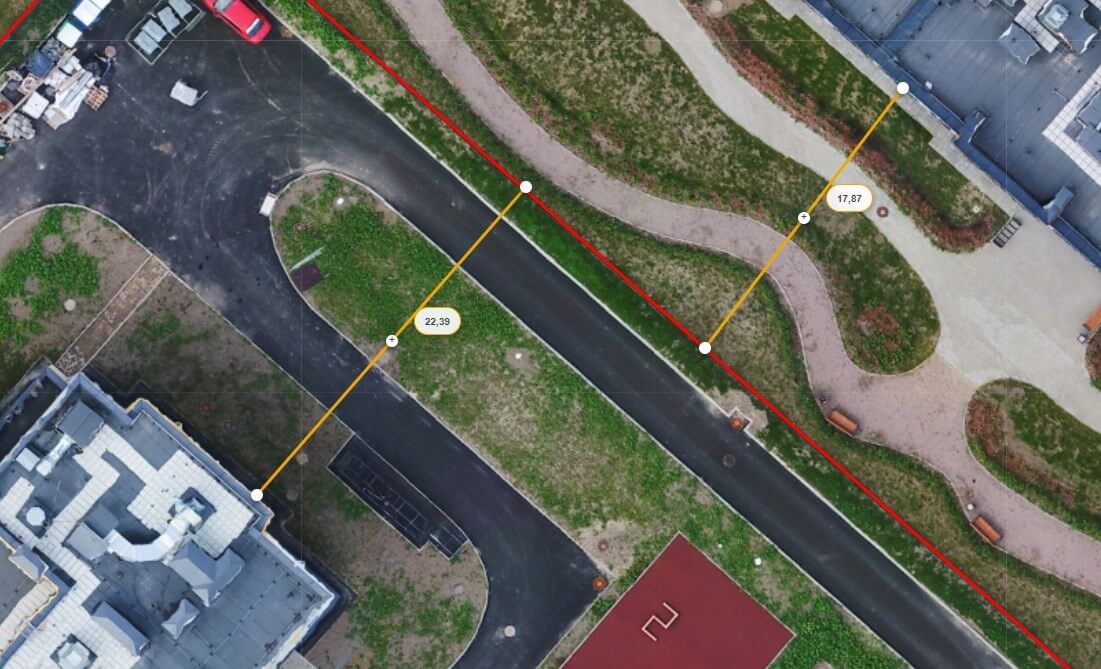

Контроль отступов от границ земельного участка в платформе Sarex

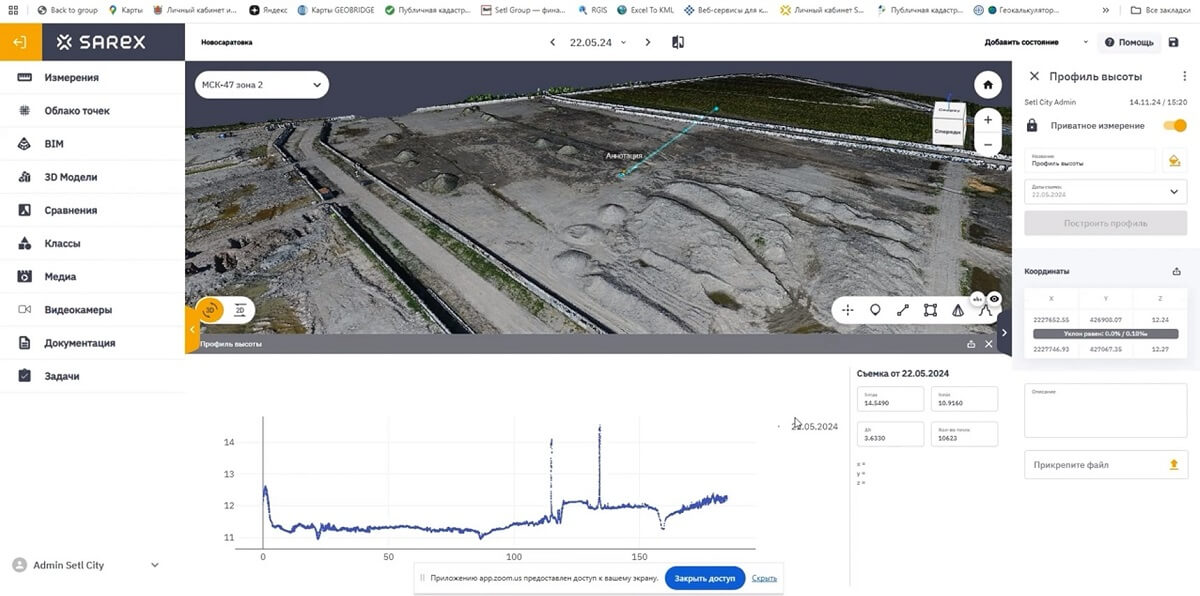

Измерение растительного слоя и высоты в платформе Sarex

«Интерфейс платформы Sarex интуитивный. Руководитель проекта зашел, посмотрел съемку, наложил проект и сразу понял, есть ли отклонения. Это сильно ускоряет рабочие процессы», — отмечают в Setl Group.

Платформа Sarex оказалась полезной и при взаимодействии сотрудников Setl Group с подрядчиками. Например, при прокладке теплосетей технадзор не всегда может контролировать каждый этап. Благодаря комбинации фотограмметрии и платформы выявить проблему стало просто и быстро. Без использования такой системы важное отклонение (пример — когда одна из опор оказалась в зоне установки тепловой камеры) может быть замечено слишком поздно.

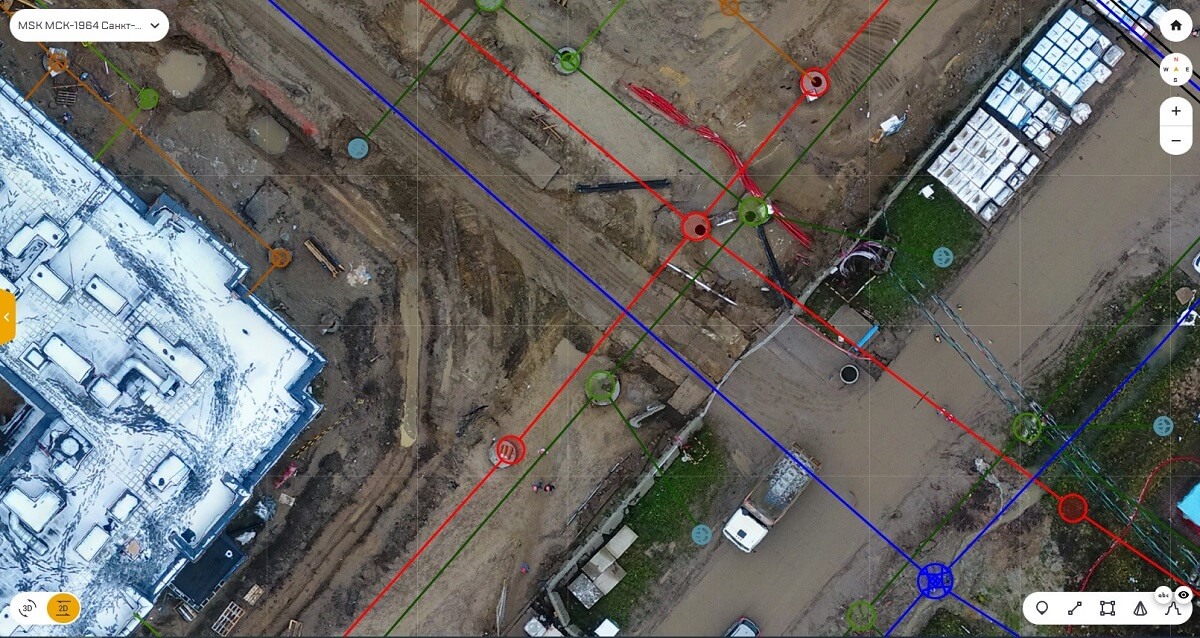

Определение коллизии с помощью наложения генплана и съемки, полученной путем фотограмметрии в платформе Sarex

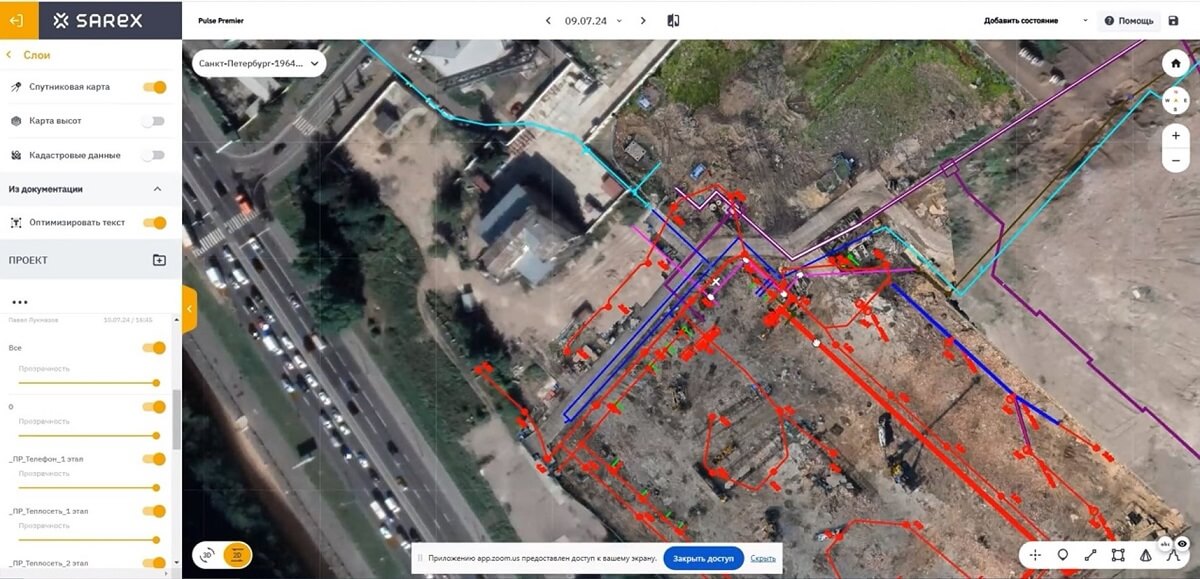

Подгрузка проектных данных на ОФП в платформе Sarex

Поддержка при сдаче объектов

Платформа Sarex помогает Setl Group и на финальном этапе строительного проекта — при передаче объектов в эксплуатацию. В это время необходимо подготовить чертежи, отражающие фактическое положение инженерных сетей, границ участка, элементов благоустройства.

Подрядчики не всегда успевают подготовить исполнительную документацию в нужные сроки. С помощью Sarex эта задача решается быстрее: специалисты проходят участок с камерами, получают ортофотоплан, накладывают на него проектные контуры и сразу видят, где есть отклонения. При необходимости можно внести корректировки и оперативно сформировать нужные материалы, что позволяет избежать задержек.

Платформа также помогает специалистам проверять объемы снятого плодородного слоя. Например, можно сравнить заложенную в договоре толщину с фактической и построить профиль, чтобы убедиться в соответствии. Все это делается дистанционно — без повторных выездов и с высокой точностью.

Результаты

Сегодня платформа Sarex используется во всех проектах Setl Group. Благодаря регулярным съемкам с воздуха и с земли в компании выстроен непрерывный мониторинг строительства. Актуальные данные всегда под рукой у всех участников процесса — независимо от их местоположения.
